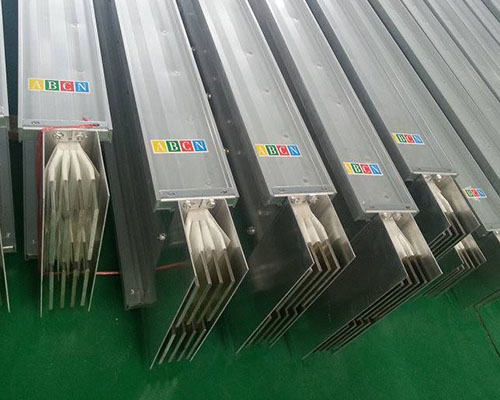

密集型母線槽結構特點

　　1）散熱能力較強

　　北京母線槽廠家稱密集型母線槽相與相及相與外殼均緊貼在一起，故能秉受較大的電動應力和熱應力。并能將導電排所萌生的熱能迅疾散發，載流量大。

　　接頭用絕緣螺栓緊固，同時采用雙連署銅排連署，管用增加了接頭接觸面積，大大減低了接頭部位溫升。

　　2）新一代環保產品

　　密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具備較強的絕緣性能，在遇火時無有毒氣體散發。

　　3）布線靈活

　　密集型母線槽插接口設置靈活便捷，可設置大量的插口，通用性較強，當調試用電設施位置時，無需變動供電系統。

　　閉合母線槽（略稱母線槽）是由金屬板（鋼板或鋁板）為保障外殼、導電排、絕緣材料及相關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型閉合母線槽，也可制成半中腰不帶分線盒的饋電型閉合母線槽。在高層建造的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻鉛直安裝一趟或多趟。按用場一趟母線槽普通由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、Ｌ型鉛直（水準）彎通母線、Ｚ型鉛直（水準）偏置母線、Ｔ型鉛直（水準）三通母線、Ｘ型鉛直（水準）四通母線、變?nèi)菽妇€(xiàn)槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽相關附件及緊固裝置等組成。母線槽按絕緣形式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

　　高強度閉合母線槽（ＣＦＷ）。

　　其工藝制作不受板材限止，外殼做成瓦溝儀式，使母線機械強度增加，母線水準段可生產至１３ｍ長。因?yàn)橥鈿ぷ龀赏邷蟽x式，坑溝位置有意將母線分隔固定，母線之間有１８ｍｍ的間距，線間通風優良，使母線槽的防潮和散熱功能有表面化的增長，比較適應南方氣候?qū)W；因?yàn)榫€(xiàn)間有一定的間隙，使導線的溫升減退，這么就增長了轉載能力，并減損了磁振動噪聲。但它萌生的雜散電流及感抗要比密集型母線槽大得多，故此在同規格比較時，它的導電排剖面務必比密集絕緣插接母線槽大。

　　空氣式插接母線槽（ＢＭＣ）。

　　因?yàn)槟妇€(xiàn)之間接頭用銅片軟接過渡，在南方天氣濡濕，接頭之間容易萌生氧氣化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方稀少使役。而且接頭之間體積過大，水準母線段尺寸不相符，外形不夠美觀。

　　密集絕緣插接母線槽（ＣＭＣ）。

　　其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，導致相間絕緣電阻減退。母線的散熱主要靠外殼，因?yàn)榫€(xiàn)與線之間緊湊排列安裝，Ｌ２、Ｌ３相熱能散發潺緩，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限止，只能生產半大于３ｍ的水準段。因?yàn)槟妇€(xiàn)相間氣隙小，母線經過大電流時，萌生強大的電動力，使磁振動頻率形成疊加面貌，導致過大的噪聲。插接式母線槽屬樹干式系統，具備體積小、結構緊湊、運行靠得住、傳輸電流大、易于分接饋電、保護便捷、能耗小、動熱安定性好等優點，在高層建造中達成廣泛應用。
